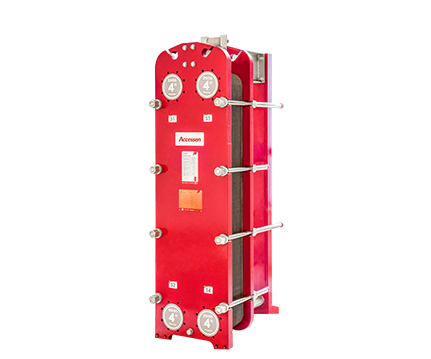

板式換熱器的板片排列方式是影響流體流動路徑、傳熱效率與阻力損失的關鍵設計因素，不同排列方式對應不同的“流體分配邏輯”，需根據換熱需求選擇，目前主流排列方式可分為“串聯排列”“并聯排列”“混聯排列”三類，各類方式特點鮮明，適用場景差異顯著，艾克森針對這三種排列方式進行具體介紹：

1.第一種是“串聯排列”，也稱為“單通道排列”，它的核心特點是“所有板片形成單一流動通道”：冷熱流體分別在各自的單一通道內流動，流體從板式換熱器一端進入，經過所有板片后從另一端流出，整個流動過程中無分流或合流。這種排列方式的優勢在于“傳熱溫差大”，因流體在通道內單向流動，易實現“純逆流”或“接近純逆流”的換熱狀態，對數平均溫差高，傳熱效率優于其他排列方式；同時，流體在通道內流速穩定，不易出現局部死區，適合處理“高粘度流體”，可通過穩定流速減少流體滯留、結垢風險。但缺點是“流動阻力大”，單一通道的流通截面積固定，當流體流量較大時，流速會顯著升高，導致阻力損失增加，需配備高功率泵，因此更適合“小流量、大溫差”的換熱場景。

2.第二種是“并聯排列”，也稱為“多通道排列”，它的特點是“將板片分成多個并行流動通道”：通過在板片進出口處設置“分流板”，將冷熱流體分別分配到多個板式換熱器并行通道中，如將20片板片分為2個并行通道，每個通道10片板片，流體在各通道內并行流動，最終匯合后流出。這種排列方式的核心優勢是“流動阻力小”，多通道增加了總流通截面積，在相同流量下，流體流速可降低30%-50%，阻力損失顯著減少，適合“大流量、小溫差”的換熱場景（如工業冷卻水系統、集中供暖換熱站），可降低泵功率消耗，節約運行成本。但缺點是“傳熱效率略低”，并行通道內的流體易出現“流量分配不均”，導致局部傳熱系數下降，同時難以實現純逆流換熱，溫差修正系數F較低，需通過增加板片數量彌補傳熱效率的不足。

第三種是“混聯排列”，也稱為“串并聯組合排列”，是串聯與并聯的結合形式，特點是“流體先串聯后并聯，或先并聯后串聯”：例如，熱流體先經過2個串聯通道，再分為3個并聯通道；冷流體則先分為3個并聯通道，再經過2個串聯通道。這種排列方式的優勢是“靈活性高”，可根據具體換熱需求調整串并聯比例，平衡傳熱效率與阻力損失。例如，對于“中流量、中溫差”的場景，通過混聯排列，既能保證一定的逆流溫差，又能控制流速在最優區間；同時，混聯排列可適應“流體進出口溫度變化復雜”的工況，通過多段串聯調整溫度梯度，避免局部溫差過大導致板片熱應力損傷。但缺點是“結構復雜”，需精準設計分流板位置、通道數量，制造與維護成本高于串聯和并聯排列，且對流體物性要求較高，如果流體含顆粒，易在分流處堆積堵塞。

板式換熱器的板片排列方式需要“按需選擇”：小流量、大溫差選串聯，大流量、小溫差選并聯，中流量、中溫差或復雜工況選混聯。艾克森認為合理的排列方式不僅能提升傳熱效率，還能降低運行成本，延長設備使用壽命。
